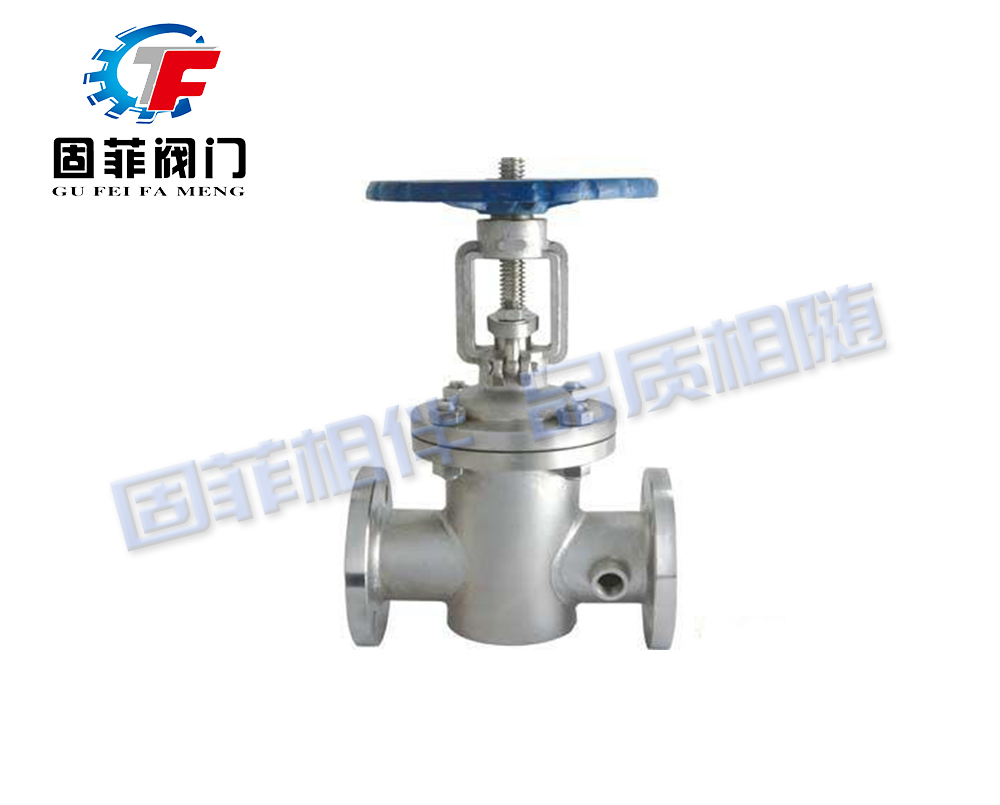

保温闸阀

产品概述

保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。


产品特点

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度（系壳体两连接端面之间的距离）较小。
7、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
8、价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
9、形体简单 , 结构长度短，制造工艺性好，适用范围广。
10、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．


执行标准
设计与制造：GB12234
法兰尺寸：JB/T79　GB9113
压力温度：GB9131

结构长度：GB12221
检验与试验：GB13927


技术参数


型号	公称压力				工作温度℃	适用介质
		强度（水）（MPa）	密封（水）（MPa）	低压密封（空气）（MPa）
GFBZ41H-16C GFBZ41W-16P（R）	1.6	2.4	1.8	0.6	≤200	酸、碱类
GFBZ41W-25P（R）	2.5	3.8	2.8	0.6	≤200	酸、碱类
GFBZ41W-40P（R）	4.0	6.0	4.4	0.6	≤200	酸、碱类
GFBZ41W-64P（R）	6.4	9.6	7.0	0.6	≤200	酸、碱类



主要零部件材质


零件材料	材料
	GFBZ41Y-16I-25I-40I	GFBZ41Y-16I-25I-40I	GFBZ41Y-16I-25I-40I
阀体、阀造	铬钼钢
阀板	合金钢+硬质合金	铬镍钛钢	铬镍钼钛钢
阀杆	合金钢
阀杆螺母	铝铁青铜
手轮	灰铸铁、可锻铸铁
