产品概述

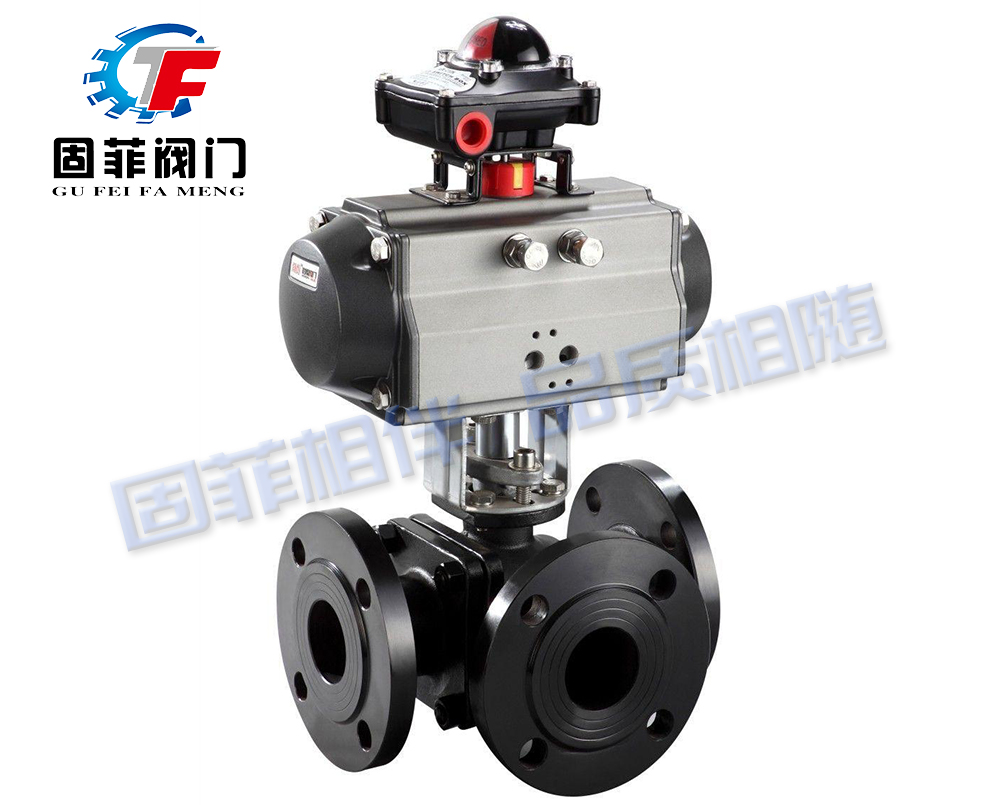

GFQ644F、GFQ645F气动法兰三通球阀是由气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。GFQ644F、GFQ645F气动三通法兰球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型专利,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。GFQ644F、GFQ645F气动三通法兰球阀分L型和T型,L型气动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型气动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
3、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
5、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
执行标准
设计和制造:GB/T12237-1989; APl608。
检验和试验:GB/T13927-1992; APl 598。
法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
结构长度:JD-2002
流向示意图
技术参数
主要零部件材质
GFQ644F、GFQ645F气动法兰三通球阀是由气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。GFQ644F、GFQ645F气动三通法兰球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型专利,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。GFQ644F、GFQ645F气动三通法兰球阀分L型和T型,L型气动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型气动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
3、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
5、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
执行标准
设计和制造:GB/T12237-1989; APl608。
检验和试验:GB/T13927-1992; APl 598。
法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
结构长度:JD-2002
流向示意图
技术参数
公称压力PN(MPa) | 试验压力 | ||
壳体 | 高压液密封 | 低压液密封 | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
CLASS150 | 3.0 | 2.2 | |
适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
适用温度 | -28~350℃ |
主要零部件材质
GFQ644/5F气动三通球阀执行器技术参数 | GFQ644/5F气动三通球阀阀体参数 | ||
类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15~200mm |
气源压力 | 双作用:2-8bar/单作用:4-8bar | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
输出力矩 | 双作用:4N·M~10560N·M | 阀轴材质 | 不锈钢 |
单作用:7N·M~2668N·M | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 | |
工作温度 | 常温型:-20℃~80℃(丁腈橡胶O型圈) | 球体材质 | 304/316/316L不锈钢 |
高温型:-20℃~160℃(氟橡胶O型圈) | 阀座密封 | PTFE、PPL、金属密封 | |
动作范围 | 0~90°±5° | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
接口螺纹 | GTD40~GTD83/ATD50~ATD88 G1/8″ | 适用介质 | 水、石油、粘性流体、浆料、强氧化性介质等 |
GTD110~GTD350/ATD100~200 G1/4″ | |||
阀位信号 | 定位器:4~20mA/回信器:全开全关信号 | 特 点 | 连线简单、流向切换、阻力小、动作稳定 |
产品结构图
外形尺寸
公称通径DN | L | L1 | H | D | D1 | 执行器型号 |
压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 仅供参考 |
15 | 150 | 140 | 182 | 95 | 65 | GT-52 |
20 | 160 | 140 | 186 | 105 | 75 | GT-63 |
25 | 180 | 158 | 208 | 115 | 86 | GT-63 |
32 | 200 | 158 | 212 | 136 | 100 | GT-70 |
40 | 220 | 210 | 269 | 146 | 110 | GT-70 |
50 | 240 | 248 | 295 | 160 | 125 | GT-83 |
65 | 260 | 248 | 306 | 180 | 145 | GT-90 |
80 | 280 | 268 | 329 | 195 | 160 | GT-110 |
100 | 320 | 345 | 384 | 215/230 | 180/190 | GT-127 |
125 | 380 | 410 | 420 | 245/270 | 210/220 | GT-160 |
150 | 440 | 438 | 440 | 280/300 | 240/250 | GT-190 |
200 | 550 | 487 | 506 | 335/360 | 295/310 | GT-210 |
