电动保温球阀

 产品概述

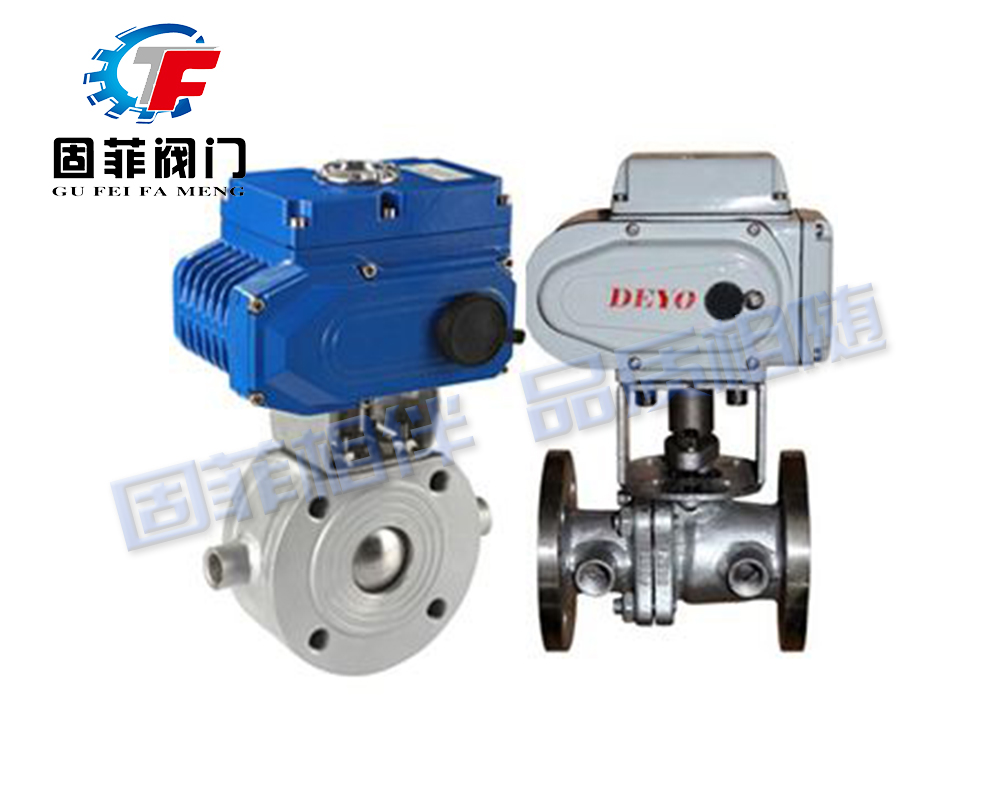

电动保温球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。


产品特点
1、流体阻力小，全通径的球阀基本没有流阻。
2、在球体与阀座间设置耐火密封环，阀座烧损后，仍具有密封作用。
3、紧密可靠，它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，寿命长，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有摩擦性，所以可用于带悬浮固体颗粒的介质中。

9、电动球阀可远距离集中控制，且能满足计算机程控之需要（需配IEV2/IEV3系列智能执行器）。


执行标准


设计标准	ASME B 16.34 GB/T12224
结构长度	ASME B 16.10 GB/T12221
连接法兰	ASME B 16.5、JB/T 79
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质



执行器参数


执行器类别	IEV2系列执行器参数	IEV3系列执行器参数	IEV-Ex系列执行器参数
电源电压	标准：24V DC  可选：24V /110V/220V AC 单相、380/440V AC 三相
输出力矩	6N·M～20N·M	50N·M～6000N·M	50N·M～3000N·M
动作范围	0～90°	0～90°	0～90°
控制方式	开关型、无源触点型、带位置信号型、调节型(4～20mA模拟量信号控制)、智能型(RS485/M-bus接口支持MODBUS等现场总线协议)
动作时间	7秒/10秒/15秒	10秒/20秒/30秒/50秒	18秒～78秒
保护装置	过热/过载、防卡死保护	过热/过载、防卡死保护	过热/过载、防卡死保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	附带手柄操作	附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP67	IP67、IP68	IIP67、IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元	电位计、比例控制单元
电气接口	防水电缆接口	防水电缆接口	防水电缆接口
壳体材料	铝合金	铝合金	铝合金外壳、外表磷化处理
外涂层	干粉，环氧聚酯，具有超强防腐功能
特有的防卡死、电子刹车功能，定位精准；开度连续可调，实现高精度调节；可编程、可独立运行，不需要PLC、控制器等专用设备；具有485、M-bust通信接口，可实现远距离控制，方便接入大型控制网络；可外接各类传感器和仪表并按照相关参数进行调节；支持PID算法。



技术参数


公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
阀体形式	法兰式：分体式铸造球阀；对夹式：整体式铸造阀体
连接形式	法兰式、对夹式
阀芯形式	"O"型球形阀芯
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
配置执行机构	可配IEV系列角行程电动执行机构
控制方式	开关型、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量或现场总线数字量信号控制)提供RS-485/M-bus接口，支持Modbus协议,可直接与计算机联网 （需配IEV2/IEV3系列智能执行器），详见IEV2/IEV3系列介绍
通信数据	流量、压力、压差、温度、阀门开度、故障信息等



主要零部件材质


零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封填料	V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
