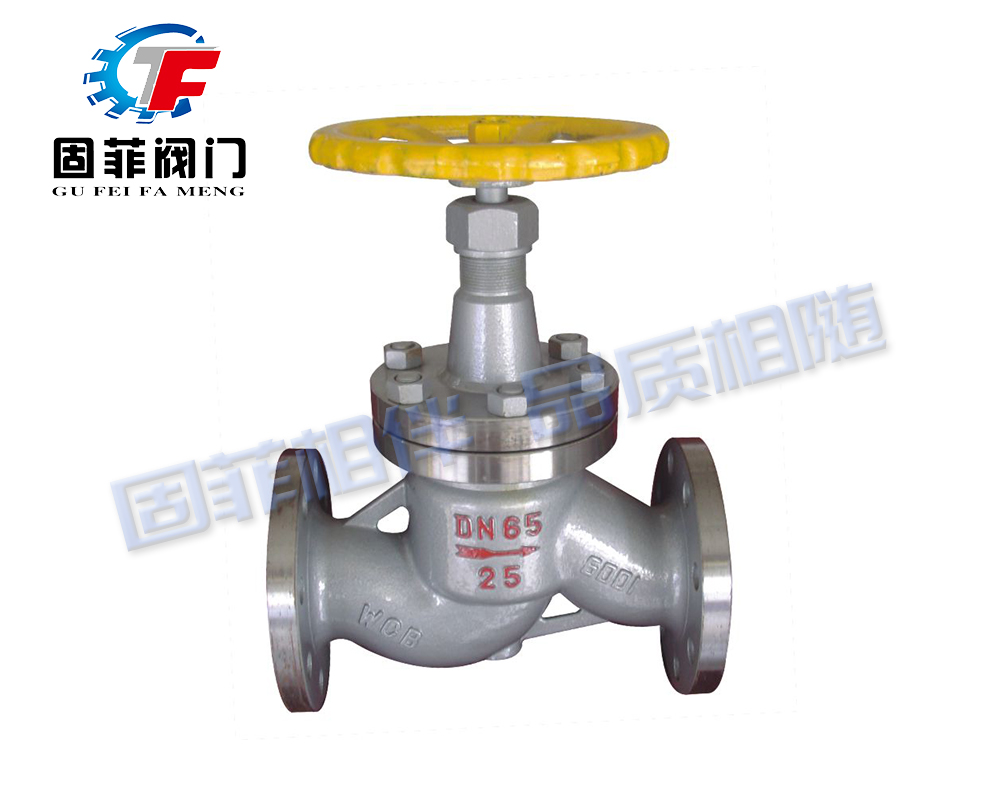

产品概述
氨用截止阀专为氨气、燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。适用于氨气,液化石油气管路系统,作为启闭装置,也适用于其他温度≤80℃的管路。氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等。
工作原理
氨气阀门的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。氨用截止阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置,也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。
产品特点
1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氨气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。
2.氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3.产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。
主要技术参数
主零部件材质
氨用截止阀专为氨气、燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。适用于氨气,液化石油气管路系统,作为启闭装置,也适用于其他温度≤80℃的管路。氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等。
工作原理
氨气阀门的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。氨用截止阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置,也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。
产品特点
1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氨气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。
2.氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3.产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。
主要技术参数
公称压力PN(MPA) | 试验压力PS(MPa) | 适用介质 | 适用温度(℃) | |
2.5 | 3.8 | 氨气氨液等NH3 | 巴氏合金 -40℃ +150℃ | 四氟 -40 +200℃ |
4.0 | 6.4 |
主零部件材质
零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
GFJ41B-25C | 铸钢 | 巴氏合金 | 聚四氟乙烯 | 碳钢 | 聚四氟乙烯 | |
GFJ41B-25Z | 灰铸铁 | |||||
GFJ41B-25P | 不锈钢 | 不锈钢 | ||||
GFJ41F-25Z | 灰铸铁 | 碳钢 |
产品结构图
外形尺寸
公称通径 DN(mm) | 主要外形尺寸及连接尺寸(mm) | ||||||||||||||
L | D | D1 | D2 | D6 | b | f | f2 | z-d | H | DO | |||||
GFJ41B-16C GFJ41B-16Q GFJ41B-16P | |||||||||||||||
10 | 130 | 90 | 60 | 40 | 35 | 14 | 2 | 4 | 4-14 | 196 | 120 | ||||
15 | 130 | 95 | 65 | 45 | 40 | 14 | 2 | 4 | 4-14 | 196 | 120 | ||||
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 140 | ||||
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 204 | 160 | ||||
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 160 | ||||
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 248 | 200 | ||||
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 200 | ||||
65 | 290 | 180 | 145 | 125 | 110 | 22 | 3 | 4 | 4-18 | 321 | 240 | ||||
80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 | ||||
100 | 350 | 215 | 180 | 155 | 150 | 24 | 3 | 4.5 | 8-18 | 371 | 280 | ||||
125 | 400 | 245 | 210 | 185 | 176 | 26 | 3 | 4.5 | 8-18 | 400 | 320 | ||||
150 | 480 | 280 | 240 | 210 | 204 | 26 | 3 | 4.5 | 8-23 | 432 | 320 | ||||
200 | 600 | 335 | 295 | 265 | 260 | 30 | 3 | 4.5 | 12-23 | 654 | 400 | ||||
250 | 650 | 405 | 335 | 320 | 313 | 32 | 3 | 4.5 | 12-25 | 745 | 500 | ||||
300 | 700 | 460 | 410 | 375 | 364 | 34 | 3 | 4.5 | 12-25 | 852 | 600 | ||||
GFJ41B-25C GFJ41B-25Q GFJ41B-25P | |||||||||||||||
10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-14 | 196 | 120 | ||||
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 196 | 120 | ||||
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 196 | 120 | ||||
25 | 160 | 115 | 85 | 65 | 58 | 18 | 2 | d | 4-14 | 201 | 120 | ||||
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 208 | 120 | ||||
40 | 200 | 145 | 110 | 85 | 76 | 20 | 2 | d | 4-18 | 248 | 160 | ||||
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 248 | 160 | ||||
65 | 290 | 180 | 145 | 125 | 110 | 22 | 3 | 4 | 8-18 | 321 | 240 | ||||
80 | 310 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8-18 | 325 | 240 | ||||
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 371 | 280 | ||||
125 | 400 | 270 | 220 | 188 | 176 | 30 | 3 | 4.5 | 8-25 | 400 | 320 | ||||
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 432 | 320 | ||||
200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-30 | 654 | 400 | ||||
250 | 650 | 425 | 370 | 332 | 313 | 42 | 3 | 4.5 | 12-34 | 745 | 500 | ||||
300 | 750 | 485 | 430 | 390 | 364 | 46 | 3 | 4.5 | 12-34 | 852 | 600 |
