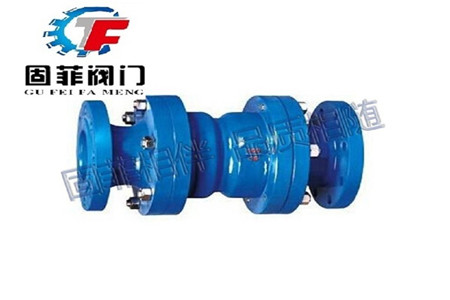

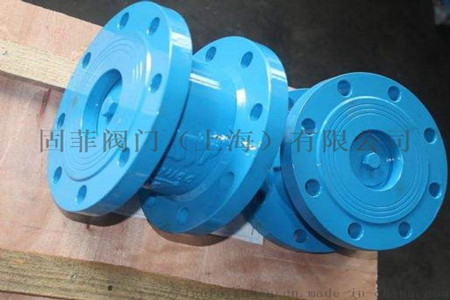

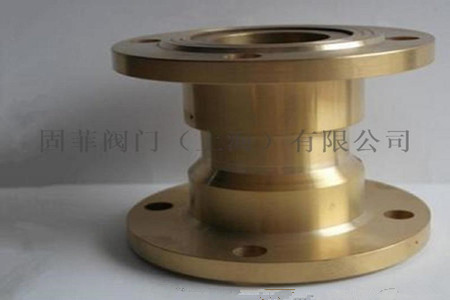

产品概述
比例式减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
主要技术参数
比例式减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
主要技术参数
| 适用介质 | 水、气体 | |||
| 适用温度 | ≤90℃ | |||
| 压力误差 | ≤8% | |||
| 最小开启压力 | 2:1 | 0.2Mpa | ||
| 3:1 | 0.3Mpa | |||
| 连接形式 | 法兰、内螺纹 | |||
| 主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
| 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 | |
产品结构图
外形尺寸
| 比例 | DN | D | D1 | D2 | A1 | b | z×ød | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 25 | 115 | 85 | 65 | 115 | 16 | 4×ø14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×ø18 | — | — | |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×ø18 | — | — | |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×ø18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×ø18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×ø18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×ø18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×ø18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×ø22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×ø22 | — | — | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×ø14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×ø18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×ø18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×ø18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×ø18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×ø18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×ø18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×ø18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×ø22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 28 | 8×ø22 | 365 | 358 |
