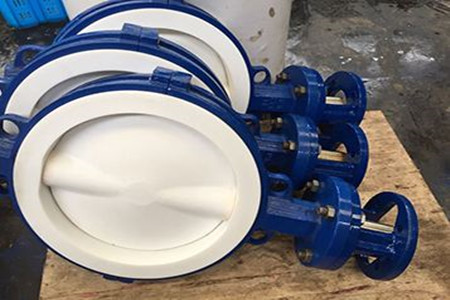

对夹衬氟蝶阀

产品概述
1、其基本类型有两种，即D71F4和D71F46(中线)全衬里型对夹式蝶阀，采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。


结构特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c、轴的径向采用O型圈与金属垫的组合；
d、阀座镶在有弹性条的阀体的槽内；
3、采用可调弹性弹子定位。定位准确，结构简单。


基本型号说明

手 动	GFD71F/P 半衬	蜗 轮 传 动	GFD371F/P 半衬
	GFD71F3 全衬里		GFD371F3 全衬里
	GFD71F4 全衬里		GFD371F4 全衬里
	GFD71F46 全衬里		GFD371F46 全衬里
气 动	GFD671F/P 半衬	电 动	GFD971F/P 半衬
	GFD671F3 全衬里		GFD971F3 全衬里
	GFD671F4 全衬里		GFD971F4 全衬里
	D671F46 全衬里		D971F46 全衬里



技术规范

设计标准	GB12238
结构长度	GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	GB/T13927
驱动方式	蜗轮、手动、电动、气动



主要零部件材料表

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬F46、F3
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬F46、F3
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁
