气动伸缩蝶阀

产品概述

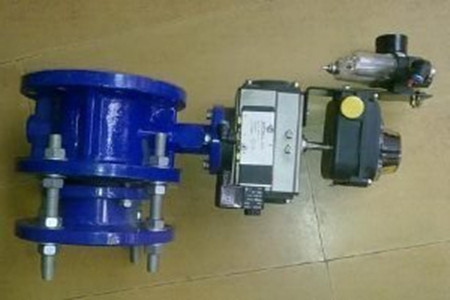

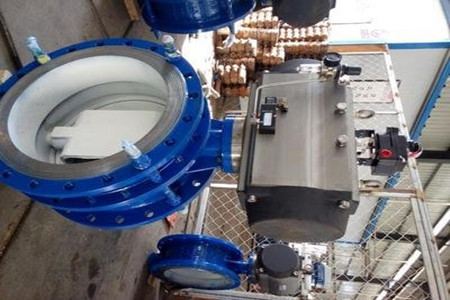

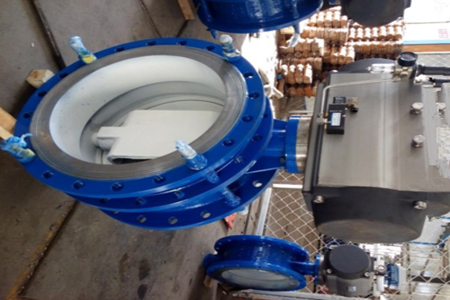

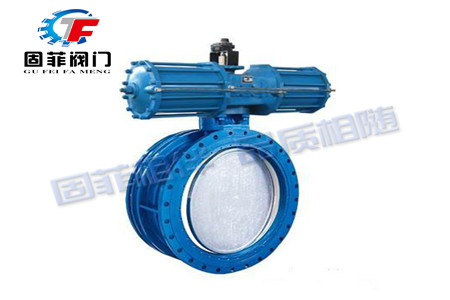

GFSD643H气动伸缩蝶阀是为了适用各种自控系统而生产的气动阀门型号，主要由气动执行机构和伸缩蝶阀组成。气动执行机构根据工况需要配用不同的附件可实现开关和调节的功能。伸缩蝶阀可根据介质选择不同的材质，并且在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，能极大的方便阀门管道的安装与拆卸。适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。本产品设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。

气动伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。


产品特点
GFSD643H气动伸缩蝶阀公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便
3、密封部位可调节更换、密封性能可靠等特点


执行机构
1、主要功能：调节型、切断型
2、规格结构：双作用式、单作用式
3、工作使用气源压力：双作用式(2-8bar)、单作用式(2-8bar)
4、环境温度：-20℃~+80℃(高温可定作)
5、气动机构行程：角行程(90°~180°)
6、回转角度：标准型：90° ±5°、非标型：0°~180°.
7、输出扭矩：双作用(4~10560N.m)等、单作用(6.9~2668N.m)等
8、可配用附件：气源处理三联件、电磁换向阀(防爆型或普通型)、定位器、限位开关(防爆型或普通型)、手动操作


技术参数

公称通经DN（mm）		50～1000		50～1000
公称压力PN（MPa）		0.6	1.0	1.6
密封试验（MPa）		0.66	1.1	1.76
强度试验（MPa）		0.9	1.5	2.4
适用温度	软密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳钢:-29℃～425℃不锈钢-40℃～650℃
适用介质		水、空气、天然气、油品及弱腐蚀性流体
泄漏率		符合GB/T13927-92标准
驱动方式		蜗轮传动、电动、气动、液动



主零部件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、不锈钢、铬钼钢
伸缩管	铸铁、铸钢、不锈钢、铬钼钢
填料	柔性石墨
