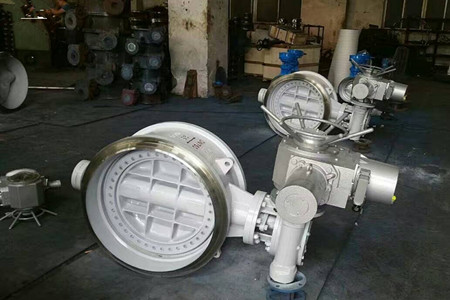

电动焊接蝶阀

 产品概述
电动焊接蝶阀，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。


产品特点
1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装、连接可靠。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。


执行标准
设计规范：GB/T 12238  API609
结构长度：GB/T 12221  API609   ASME B16.10
法兰连接：GB/T 9113    API609   ASME B16.5    ISO5752
试验与检验：GB/T 13927  API598


性能参数

型号		GFD363H-10 GFD363H-16 GFD363H-25 GFD363H-40 GFD363H-64 GFD363H-100	GFD663H-10 GFD663H-16 GFD663H-25 GFD663H-40 GFD663H-64 GFD663H-100	GFD963H-10 GFD963H-16 GFD963H-25 GFD963H-40 GFD963H-64 GFD963H-100
工作压力（MPa）		0.6~10.0 (PN6-PN100)
适用温度（℃）		≤400℃
适用介质		水、油、气、醋酸类、硝酸类等其他介质
材料	阀体	WCB CF8 CF8 铬钼钢低温钢镍合金Monel Duplex Steel
	蝶板	WCB CF8 CF8 铬钼钢低温钢镍合金Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢低温钢镍合金Monel
	密封面	SS+柔性石墨不锈钢司太立合金碳化钨镍合金Monel
	填料	柔性石墨PTFE

执行器参数
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.环境温度：-20—+60℃（特殊订货-60—+80℃）
3.相对温度：≤90%(25℃时）
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性　　气体混合物。（详见GB3836.1）
5.防护等级：户外型和防爆型为IP55（可订制IP67）。
6.工作制：为短时10分钟（可订制30分）。
